| CM3576系列核心板規格參數 | ||
|---|---|---|
| CM3576（商業級） | CM3576J（工業級） | |
| 處理器 |
CPU：四核Cortex-A72 + 四核Cortex-A53@2.2GHz / 2.1GHz NPU：6TOPS INT8，支持INT4/INT8/INT16/FP16/BF16/TF32混合操作 GPU：ARM Mali-G52 MC3；OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.1、OpenCL 2.0 VPU： ??解碼：H.264、H.265、VP9、AV1、AVS2：up to 8K@30fps or 4K@120fps ??編碼：H.264、H.265：up to 4K@60fps |
|
| 內存 | 4GB /8GB/16GB LPDDR4/4X | |
| 存儲 | 32GB/64GB/128GB eMMC | |
| 系統 | Android14、Ubuntu22、Debian12、 Linux6.1 | |

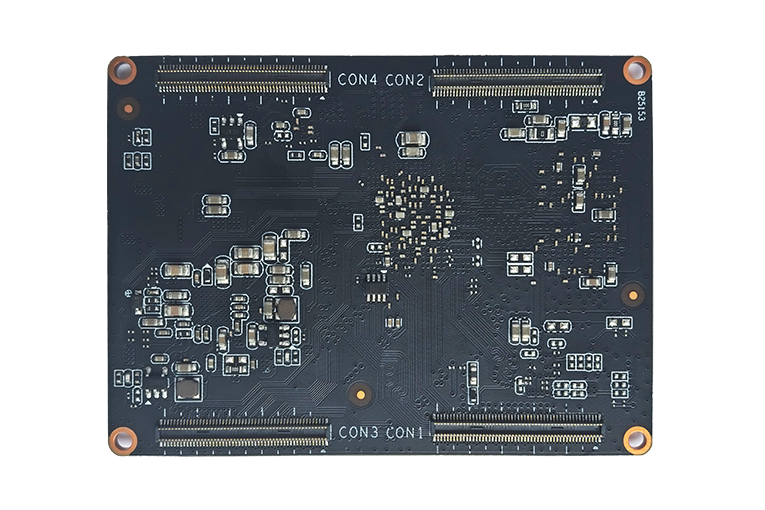

| 接口方式 | 板對板連接器（4×100pin，引腳間距0.4mm，合高1.5mm） | |
| 電源 | DC 12V（電壓誤差±5%） | |
| 尺寸 | 68.0mm×50.0mm×4.9mm | |
| 環境 | 工作溫度：0-70℃，存儲濕度：10%-90%RH | 工作溫度：-40-85℃，存儲濕度：10%-90%RH |
| CM3576系列核心板外設資源 | |||
| 外設資源 | 數量 | 參數 | 備注 |
| MIPI D-PHY/C-PHY |
1 |
1個D-PHY / C-PHY 復用接口。 D-PHY支持V2.0， D-PHY 模式有 0/1/2/3 Lane，每個 Lane 2 根線。最高傳輸速率2.5Gbps/Lane，最大分辨率2560×1600@60Hz。 C-PHY支持V1.1 C-PHY模式有 0/1/2 Trio，每個Trio A/B/C 3根線。最高傳輸速率1.7Gbps/Lane，最大分辨率2560×1600@60Hz。 注：MIPI D-PHY/C-PHY Combo PHY的TX和RX只能支持同時配置成DPHY TX， DPHY RX模式或同時配置成CPHY TX，CPHY RX模式。不支持一個配置成DPHY TX，一個配置成CPHY RX。 |
處理器內置了VOP控制器，有三個Port 輸出，即核心板最多可同時支持3個顯示輸出。 |
|
HDMI/eDP TX |
1 |
1個HDMI / eDP 復用接口。 支持 HDMI 2.1，HDMI FRL模式并向下兼容 HDMI TMDS模式，分辨率可達1080p@120Hz 或 4096×2160@120Hz 支持 eDP 1.3，最大支持分辨率4096×2160@60Hz |
|
| Parallel | 1 | 1個并口輸出，支持 RGB/BT.656/BT1120，最大分辨率1920x1080@60Hz | |
| EBC | 1 | 支持1個EBC輸出，支持E-ink EPD，支持2560×1920硬解碼，數據寬度16bit，32 level gray scale | |
| DP | 1 | 支持1路USB/DP復用接口。 USB接口支持USB3.2×1 ，DP支持DP V1.4版本最大分辨率4K@120Hz，支持具有3個顯示器的多流傳輸（MST） | |
| Camera | 5 | 其中4個接口為2lane D-PHY V1.2 data-lane，這四個接口組合成2個4 lane 的接口，另外1個為4 lane D-PHY或者3C- PHY Trios | |
| Audio | ≤12 |
其中5個SAI接口，支持I2S/TDM/PCM 2個8ch PDM 2個SPDIF TX 2個SPDIF RX 1個DSM，支持2路DAC輸出 |
|
| SDIO | ≤2 | SDIO 3.0，4bit，速率最高可以達到 200MHz | |
| Ethernet | ≤2 | 2路GMAC，提供RGMII/RMII接口引出 | |
| USB 2.0 OTG | 2 | 支持兩路USB2.0 OTG | |
| Combo higspeed port | 2 |
Combo port 1： 1 lane PCIe2.1/SATA 3.1 Combo port 2： 1 lane PCIe2.1/SATA 3.1/USB 3.2 GEN 1× 1 PCIe 2.1 ，支持 Root Complex (Rc) only，最大速率5GT/s SATA 3.1 支持SATA V3.1 和AHCI V1.3.1 以及eSATA , 最大速率6GT/s USB 3.2 支持DRD(host and device)，最大速率是5Gbps |
|
| UART | ≤12 | 最高速率 4Mbps | |
| CAN-FD | ≤2 | 支持1Mbps，最大5Mbps | |
| SPI | ≤5 | 支持主從模式，軟件可配置 | |
| I2C | ≤9 |
支持7bits和10bits地址模式， 標準模式數據傳輸速率 100k bits/s，在快速模式下 400k bits/s |
|
| I3C | ≤2 | 支持2個I3C主接口，純 I3C 設備傳輸速率高達 12.5Mbit/s | |
| PWM | ≤16 | 最高支持 16 個PWM，支持捕獲模式，具有基于中斷的操作 | |
| DSMC | ≤1 | 最多支持選擇4個芯片，支持8線/16線傳輸配置 | |
| 注：表中參數為硬件設計或CPU理論值 | |||
