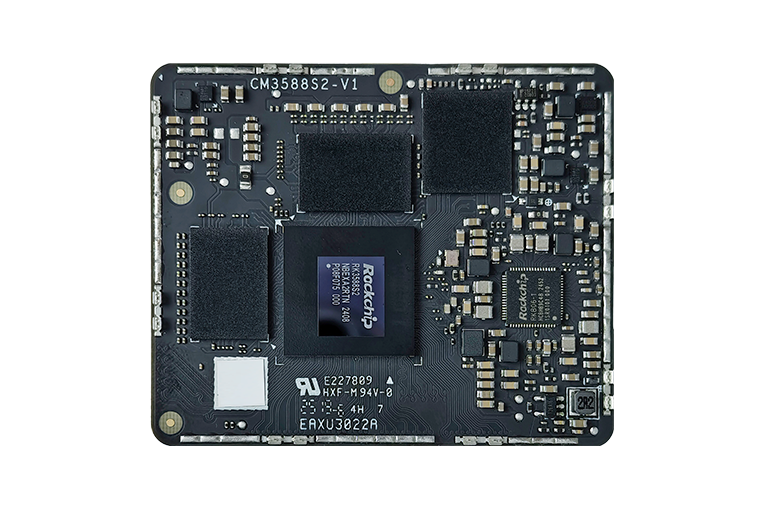

| CM3588S系列核心板規格參數 | |
|---|---|
| 處理器 |
CPU：四核Cortex-A76 + 四核Cortex-A55@2.4GHz NPU：6TOPS，三核架構，支持INT4/INT8/INT16/FP16混合操作 GPU：ARM Mali-G610 MC4；OpenGL ES 1.1, 2.0,3.2、Vulkan 1.2、OpenCL up to 2.2；內嵌高性能2D圖像加速模塊 VPU： 解碼： ??H.265、VP9：up to 8K@60fps ??H.264：up to 8K@30fps ??AV1：up to 4K@30fps ??VC1、MPEG-2、MPEG-1：up to 1080p@60fps 編碼： ??H.264、H.265：up to 8K@30fps |
| 內存 | 8GB LPDDR4/4X |
| 存儲 | 64GB eMMC |
| 系統 | Android14、Ubuntu22、Debian12、Linux6.1 |
| 接口方式 | LGA接口 |
| 電源 | DC 12V（電壓誤差±5%） |
| 尺寸 | 60mm×50mm×4.2mm |
| 環境 | 工作溫度：0-70℃，存儲濕度：10%-90%RH |
| CM3588S系列核心板外設資源 | |||
| 外設資源 | 數量 | 參數 | 備注 |
| HDMI/eDP | 1 |
支持 HDMI 2.1，最大輸出分辨率 7680x4320@60Hz 支持 eDP 1.3，最大輸出分辨率 4K@60Hz |
處理器內置了 VOP 控制器，有4個Port 輸出，支DP0/HDMI0/eDP0/MIPI DSI0/MIPI DSI1視頻接口輸出，最多可同時支持4個顯示輸出，如4K+4K+4K+2K，如果要支持8K，那么只支持8K+4K+2K |
| MIPI-DSI | 2 |
提供 2 個 4-lane MIPI 顯示串行接口，支持 MIPI V1.2 版本 最大輸出分辨率 4K@60Hz |
|
| DP-TX | 支持DP 1.4，最大輸出分辨率 7680×4320@30Hz | ||
| MIPI-CSI | 1 | 支持3*4 Lane MIPI-CSI或者4路2 lane MIPI-CSI+1*4 Lane MIPI-CSI | |
| Audio | ≤2 | 2×8ch I2S/PCM/TDM | |
| SDIO | 1 | SDIO 3.0，支持 SDIO 3.0、SD 3.0/MMC 4.51 | |
| Ethernet | 1 | 1路 GMAC，提供 RGMII/RMII 接口引出 | |
| USB 2.0 | 3 | I1路USB2.0 OTG，2路USB2.0 Host | |
| USB 3.0 | ≤2 | 1 路 USB 3.0 Host 1 路 USB 3.0 OTG | |
| SATA | ≤2 | SATA 3.0，最高速率 6.0Gbs，支持 eSATA | |
| PCIe2.0 | ≤2 | PCIe 2.0×2，最高速率 5.0Gbps，RC模式 | |
| UART | ≤7 | 最高速率 4Mbps | |
| SPI | ≤2 | 支持主從模式，軟件可配置 | |
| I2C | ≤6 | 支持 7bits 和 10bits 地址模式，最高速率可達 400Kbit/s | |
| PWM | ≤7 | 32bits 定時器/計數器 | |
| SARADC | 6 | 采樣范圍0-1.8V,12bits，最大采樣率1MS/s ，ADC0 默認為Maskrom按鍵，ADC1 默認為recovery 按鍵 | |
| CAN | ≤1 | 支持 CAN 2.0B協議，最高支持1Mbps | |
